НАЗНАЧЕНИЕ
Улучшение органолептических свойств воды (вкус, цвет, запах), дехлорирование, удаление органики.
ОБЛАСТИ ПРИМЕНЕНИЯ
Предприятия пищевой, металлургической, нефтехимической, парфюмерной и др. отраслей промышленности, котельные и другие объекты ЖКХ, преподготовка воды для обратноосмотической обработки.
ФИЛЬТРУЮЩИЙ МАТЕРИАЛ

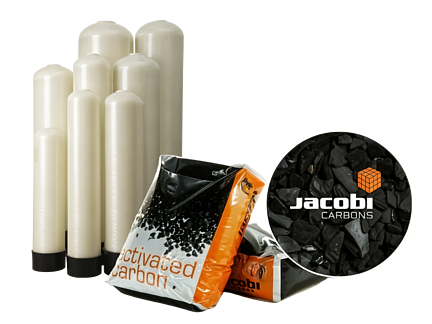

Гранулированный активированный уголь.
УПРАВЛЕНИЕ РАБОТОЙ
• автоматическое: с помощью электромеханического или электронного управляющего механизма через определенные промежутки времени (таймер);
• ручное: с помощью механического управляющего механизма по объему обработанной воды или через определенные промежутки времени (определяется оператором).
КОМПЛЕКТАЦИЯ СИСТЕМЫ
• фильтрующая колонна (материал — армированное стекловолокно с внутренней поверхностью пищевого класса, без швов);
• загрузка (фильтрующий материал, гравий);
• дистрибьюторная система;
• управляющий механизм.
ГАРАНТИРОВАННОЕ КАЧЕСТВО ВОДЫ после обработки системой серии RFC
Зависит от параметров обрабатываемой воды.
ПРИНЦИП ДЕЙСТВИЯ
Безреагентное удаление из воды запаха, взвешенных частиц. Снижение цветности и остаточного хлора в воде происходит в напорных фильтрующих колоннах.
Активированный уголь накапливает в своих порах адсорбируемые вещества. Накопление органики, взвешенных частиц и грязи приводит к созданию благоприятных условий для развития бактерий. Так как в процессе эксплуатации активированный уголь не регенерируется, то необходимо регулярно выполнять обратную промывку фильтрующего материала.
Для отмывки фильтрующих материалов от загрязнений и более полного использования всего объема фильтрующего материала периодически проводится автоматическая или ручная промывка.
Промывка включает две стадии:
• обратная промывка / взрыхление (backwash);
• быстрая промывка (rapid rinse).
Промывная вода в процессе промывки сбрасывается в канализацию. После завершения промывки система переводится в рабочий режим (режим фильтрации).
ВАРИАНТЫ ИСПОЛНЕНИЯ
• F — автоматическое (таймер) управление промывкой; • Mn — ручное управление промывкой; • EM — автоматическое (электронный таймер) управление промывкой; • NBP — встроенный клапан для предотвращения попадания грязной воды потребителю во время промывки системы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип фильтра | Сервисный поток* (м3/ч) | Объем фильтр. материала (литр)** | Поток обратной промывки (м3/ч)*** | Вх./вых. размер труб (мм) | Размеры колонны с управляющим механизмом DxH (см) | Масса сухого фильтра (кг) |
| RFC-0815 | 0,15-0,8 | 20 | 0,8 | 25,4 | 20,3x137,0 | 22 |
| RFC-1015 | 0,25-1,3 | 28 | 1,6 | 25,4 | 25,4x137,0 | 30 |
| RFC-1015 | 0,25-1,3 | 42 | 1,6 | 25,4 | 25,4x162,0 | 35 |
| RFC-1215 | 0,4-1,8 | 56 | 2,3 | 25,4 | 30,5x157,0 | 45 |
| RFC-1415 | 0,6-3,2 | 84 | 3,4 | 25,4 | 40,6x150,0 | 65 |
| RFC-1615 | 0,6-3,2 | 112 | 3,4 | 25,4 | 40,6x190,0 | 87 |
| RFC-1810 | 0,8-4,1 | 140 | 4,6 | 25,4 | 45,7x190,0 | 110 |
| RFC-2120 | 1,1-5,6 | 196 | 5,7 | 38,1 | 53,3x177,0 | 165 |
| RFC-2420 | 1,5-7,3 | 280 | 7,9 | 38,1 | 61,0x200,0 | 192 |
| RFC-3040 | 2,3-11,4 | 420 | 11,3 | 50,8 | 76,2x208,0 | 340 |
| RFC-3640 | 3,3-16,4 | 560 | 16,4 | 50,8 | 91,4x208,0 | 400 |
| RFC-4240 | 4,5-22,3 | 840 | 22,7 | 50,8 | 106,7x223,0 | 630 |
* Нижняя граница установлена для потока воды при удалении хлораминов, верхняя граница установлена для потока воды при дехлорировании.
** Срок службы фильтрующего материала — 1 год (при соблюдении условий эксплуатации).
*** Пропускная способность механического префильтра перед системой серии RFC должна быть не менее потока обратной промывки.
ОСНОВНЫЕ ТРЕБОВАНИЯ К КАЧЕСТВУ ИСХОДНОЙ ВОДЫ
• отсутствие микробиологических загрязнений;
• температура обрабатываемой воды — до 38°C;
• максимальный размер твердых частиц — не более 50 мкм.
ОСНОВНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ ФИЛЬТРОВ
• рабочее давление фильтра — от 2,1 до 8,6 атм.;
• электрические параметры управляющего механизма — 220 В, 50 Гц, 25 Вт;
• температура воздуха в помещении 5-35°C, влажность — не более 70%;
• наличие дренажной системы
